产品外形：

开口尺寸：151mm×151mm

基本功能
    本产品专用于对调压式无功补偿电容器进行电量和非电量保护，其保护设定值随调压变压器的档位不同而不同。电容器保护包括三相电流延时保护和电流速断功能，一路零序电压（或零序电流）保护。还有三相电压（或差压）过压保护，还有一路用于测量系统电压的过压和欠压保护。另外还有5路非电量开入保护。电量保护有两对故障输出接点，非电量也有两对故障输出接点。一组接点用于切除故障电容器，另外一组接点提供给无功补偿控制器，以便控制器停止对故障电容的自动控制。
    还有一套总信号继电器输出，出现任何故障后，都会启动信号继电器出口并发出报警声。通过按面板的“退出”键解除故障。

抗谐波
    由于是专用于电容器的保护，因此不仅测量基波电流也测量所有谐波电流，保证测量的准确性。

界面显示
    可以实时显示各路继电器的输入数据。全中文菜单方便设置参数。设置的数据不受停电的影响。

故障查询
    可以浏览查询启动保护时的电流或电压数值，便于分析故障原因。

通信接口
    具有RS485通信接口。可实现远方查询故障的需要。

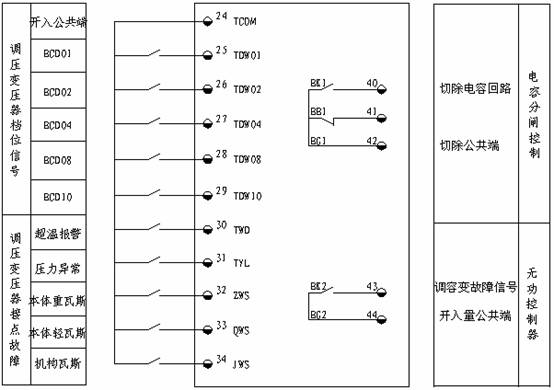

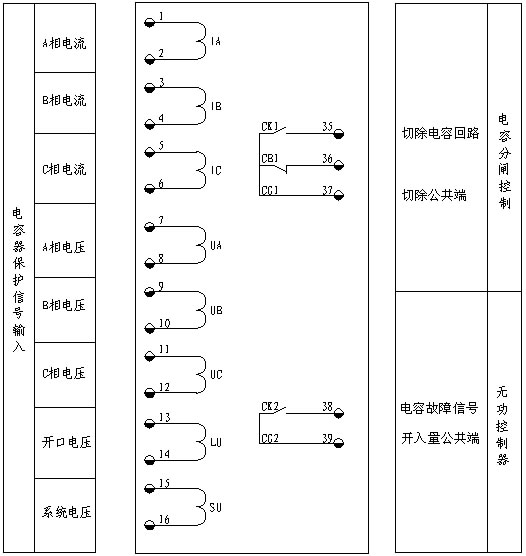

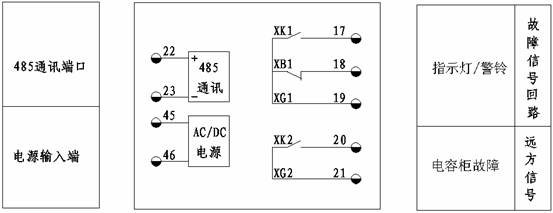

接口原理图
