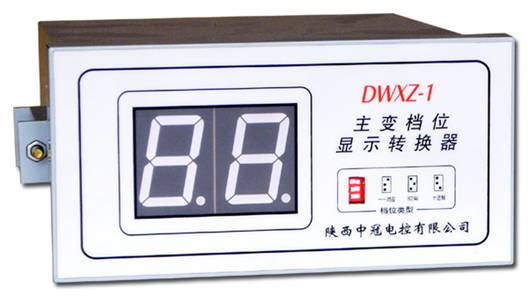

产品外形:
开口尺寸:150mm×75 mm
基本功能 用于将调压变压器任意类型的档位接点信号转化成BCD吗的档位信号,输入信号的类型用面板转换开关设置,可以识别全部3种档位类型。同时变换出两套无源接点的BCD码输出。一套接点用于给电压无功补偿控制器提供档位信号,另外一路留给系统使用,或者给综合自动化的设备使用。本转化器的档位输入接点直接接到外部相应的无源接点上。转化器需要单独提供交流或直流的220V电源,无极性要求。

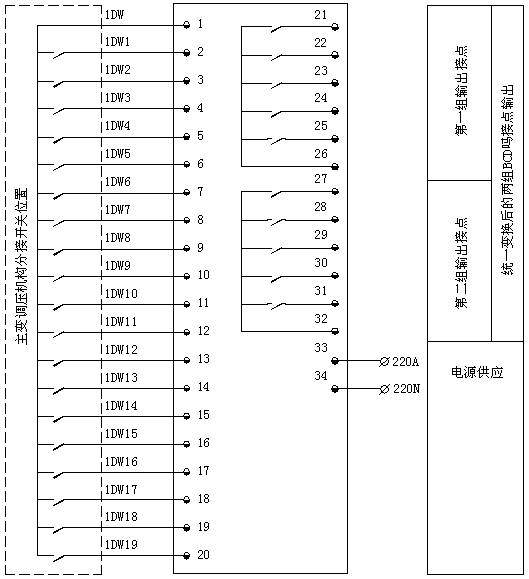

接口原理图
